T-V856S │ เครื่องจักร CNC Vertical Machining Center

ความเร็วสูง และ ประสิทธิภาพสูง

ภาพรวมสินค้า

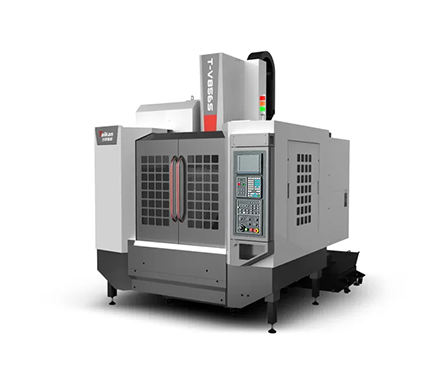

เครื่องจักร T-V856S Vertical Machining Center เป็นศูนย์เครื่องจักรแนวตั้ง ความเร็วสูงและประสิทธิภาพสูง ออกแบบมาเพื่อรองรับงานกลึง งานกัด และงานเจาะที่มีความซับซ้อนของชิ้นงานในรูปทรงต่าง ๆ เหมาะสำหรับงานผลิตแบบ หลากหลายชนิด ปริมาณไม่มาก (multi-variety, small-batch) โดยเน้นคุณภาพ ความแม่นยำสูง และเสถียรภาพในการใช้งานอย่างต่อเนื่อง

โครงสร้างและคุณสมบัติหลัก

โครงสร้างเครื่อง

โครงเครื่องแบบ คอลัมน์คงที่ (fixed column) และ โต๊ะชนิดเลื่อนแบบขวาง ช่วยให้การตัดมีเสถียรภาพและรองรับความเร็วสูงได้อย่างดี
ฐานเครื่องและคอลัมน์ออกแบบให้มี ความแข็งแกร่งสูง เพื่อลดการสั่นและการบิดงอขณะตัด
วัสดุส่วนโครงสร้างเป็น เหล็กหล่อคุณภาพสูง ทำให้รักษาความแม่นยำของเครื่องในระยะยาว

ระบบแนวทางและสกรูบอล

ใช้ รางเลื่อนเชิงเส้นแบบลูกกลิ้ง เพื่อความแข็งแรง ลดแรงเสียดทาน และเสียงรบกวนน้อย
สกรูบอล คลาส C3 พร้อมโครงสร้างแรงดึงก่อน (pre-tension) ช่วยลดผลจากการขยายตัวของอุณหภูมิ เพิ่มความแม่นยำ และยืดอายุการใช้งานของส่วนประกอบหลักของเครื่อง

แกนหมุน (Spindle)

แกนหมุนความเร็วสูง BT40 สูงสุด 12,000 รอบ/นาที รองรับการตัดงานเร็วและแม่นยำ
ออกแบบระบบป้องกันการรั่วซึมของน้ำหล่อเย็นด้วย ระบบป้องกันแบบ air labyrinth เพื่อป้องกันไม่ให้น้ำเข้าไปยังแกนหมุน

ระบบเปลี่ยนเครื่องมือ (Tool Magazine)

มี แผงบรรจุเครื่องมือแบบแขน 24 ช่อง ทำให้เปลี่ยนเครื่องมือได้รวดเร็วและแม่นยำ
รองรับการทำงานต่อเนื่อง ลดเวลาหยุดงาน

จุดเด่นของเครื่อง

ความเร็วสูง

แกนหมุนถึง 12,000 รอบ/นาที ตอบสนองงานผลิตที่ต้องการความรวดเร็ว

ความแม่นยำสูง

โครงสร้างเหล็กหล่อคุณภาพสูง พร้อมระบบสกรูบอลคลาส C3

ความยืดหยุ่น

เหมาะกับงานผลิตหลากหลายชนิด ปริมาณไม่มาก

ทนทาน

ออกแบบเพื่อการใช้งานต่อเนื่องและอายุการใช้งานยาวนาน

Machine Specifications:

สเปกเครื่องหลัก T-Series

สเปกเครื่องหลัก T-V856S

รายการ	หน่วย	T-V856S
ระยะทางเดินโต๊ะ (X)	mm	800
ระยะทางเดินซาเดิล (Y)	mm	550
ระยะทางเดินหัว (Z)	mm	600
ขนาดโต๊ะ (L×W)	mm	1000×500
กำลังมอเตอร์หลัก (Rated/Short)	kW	7.5 / 11
ความเร็วแกนหมุน	rpm	50–12000
ความแม่นยำการวัดทางตำแหน่ง (X/Y/Z)	mm	0.008
ระบบ CNC	–	Mitsubishi M80VB
ความจุเครื่องมือ	ชิ้น	24
น้ำหนักโดยประมาณ	kg	4600
ขนาดเครื่อง (L×W×H)	mm	2240×3121×3026
