PO LY GIM - SWISS TYPE CNC LATHE / DOUBLE SPINDLES CNC LATHE
Swiss Type CNC Auto Lathe
DIAMOND Series 42/45/60
SPECIFICATION
|
Lathe Machine |
|
สุทอง แมชชีนเนอรี่ ● เรายินดีให้คำแนะนำโดยทีมผู้เชี่ยวชาญ 02-896-1818 ● สามารถเข้าชมทดลองเครื่องจักรได้ที่โชว์รูม ● บริการหลังการขาย สุดประทับใจ |
Swiss Type CNC Auto Lathe
| Rigid ~ Precision ~ Speed ~ Stability | ||||
 |

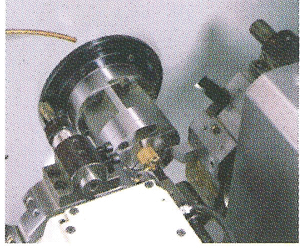

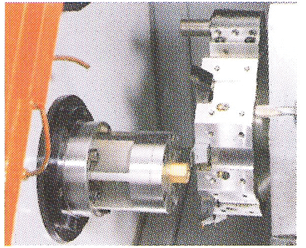

Double Turret: Main Turret for O.D. turning, sub turret for I.D. turning; two turrets work simultaneously |
 |
Servo Turret as standard accessory to increase turning efficiency |
|
| ITEM | Unit | Diamond 42 | Diamond 52 | Diamond 60 |
| Working Range | Max. turning dia. | 130 mm | 300 mm | 380 mm |
| Max. turning length | 470 mm | |||
| Swing | 500 mm | |||
| Stroke | X Axis | 200 mm | 200 mm | 260 mm |
| Z Axis | 510 mm | |||
| Rapid traverse | 16 M/Min | 12 M/Min | ||
| Spindle | Bar capacity | 42 mm | 52 mm | 75 mm |
| Spindle hole | 55 mm | 60 mm | 88 mm | |
| Spindle nose | A2-5 | A2-6 | A2-8 | |
| Chuck | 6" | 8" | 10" | |
| Spindle motor | 7.5 kW | 7.5 kW | 11.5 kW | |
| Spindle speed (rpm) | 100 ~ 6000 | 100 ~ 4000 | 100 ~ 3500 | |
| Tooling | O.D.Tool | □ 25 mm | □ 25 mm | □ 25 mm |
| I.D. Tool | Ø 32 mm | Ø 32 mm | Ø 32 mm | |
| Others | Coolant pump | 1/4 HP | ||
| Dimension | 340 x 189 x 184 cm | |||
| Weight | 3988 kgs | 4028 kgs | 4189 kgs | |
